저임계 유형

캐스케이드

펌프

저임계 캐스케이드 시스템에서, CO2는 저온 단계(압축기 흡입 온도 -30/-35°C)를 위한 냉매로 사용됩니다. CO2 응축으로부터의 열은 중간 온도 단계의 냉매에 의해 흡수됩니다. 이 과정은 두 개의 냉매 사이에 있는 캐스케이드 열교환기를 통해 발생합니다.

...more

저임계 펌프 시스템에서, CO2는 낮은 온도와 중간 온도의 두 단계 모두를 위한(장착되었을 경우) 냉매로 사용됩니다.  이러한 시스템들에서, CO2는 이차 냉매이고 주요 회로입니다. 일반적으로 HFCs/HCs를 사용하는 칠러는 액체 CO2의 냉각 과정을 수행하고 이 때 시스템 내부가 펌핑됩니다; 또한 이 과정은 수액기와 펌프가 추가된 열교환기를 통해 발생합니다.

...more

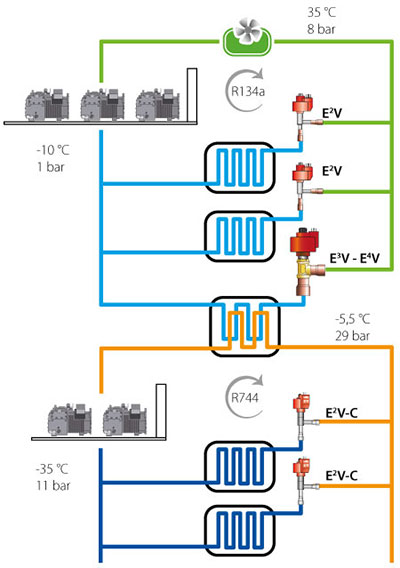

캐스케이드

이 솔루션은 평균 온도가 높은 곳에서의 천연 냉매 사용에 이상적입니다; 저임계 CO2 캐스케이드 시스템은 고온의 기후나 CO2 냉매 사용의 첫 단계에서 일반적으로 사용됩니다.

캐스케이드 시스템은 하나는 중간 온도(일반적으로 R134a, R404a, NH3)이고 다른 하나는 낮은 온도(R744)인 두 개의 회로들을 구성합니다. 이들은 하나 이상의 열교환기를 통해 연결되며 이는 일반적으로 한쪽 면은 CO2를 응축하고 다른 면은 중간 온도 회로의 일반적인 증발을 위해 사용되는 판 교환기입니다.

장점:

• 전통 장치(R404)들과 상대적으로 유사한 시스템;
• 전통 시스템(최대 45바g)과 유사한 운영 압력;
• 중간 HFC 가스 함량;
• 표준 HFC보다 더 나은 시스템 효율성 및 모든 기후에서의 사용 가능

임계 상황:

• NH3가 사용되지 않을 경우, 장치는 완전히 친환경적입니다;
• NH3가 사용될 경우, 중간 온도 압축기 선반은 중간 온도 쇼케이스를 위한 모든 국가에서의 사용이 불가능합니다;
• 이차 회로의 작동 압력에 대한 더 많은 주의

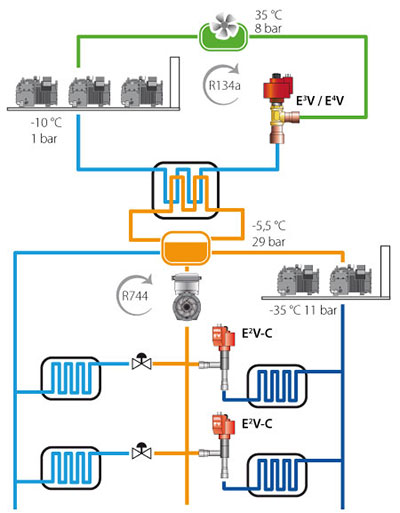

펌프

중간 온도 쇼케이스들은 펌핑된 액체 CO2가 공급되며 낮은 온도 쇼케이스에는 팽창 밸브가 장착됩니다. CO2는 일반적으로 관다발 증발기가 장착된 탱크 내의 전용 칠러(NH3나 R134a)에 의해 냉각됩니다.

또한 전통적 시스템에 더해, 이들은 펌프를 포함하며 이는 확장되지 않고 단순히 과열되어 반-액체 단계에서 리시버로 돌아오는 액체 CO를 중간 온도 증발기로 순환시킵니다

장점:

• 낮은 비-천연 냉매 함량;
• 암모니아(NH3) 사용 가능, 장비실에만 제한됨;
• 점포 전시 구역 내의 완벽한 친환경 장비.

임계 상황:

• 펌핑 시스템의 파이프 사이즈에 매우 민감;
• 추가적인 펌프 에너지 소비;
• 이차 회로의 작동 압력에 대한 더 많은 주의.
